Деякі технології будівництва, монтажу трубопроводів, автосправи пов’язані із застосуванням спрямованого відкритого полум’я. У побуті популярні газові пальники на балончик – невеликі прилади, що дозволяють регулювати напрямок, силу і температуру вогню.
Моделі відрізняються за призначенням, конструкції, виду палива, тому перед покупкою необхідно врахувати основні критерії і вибрати пристрій не тільки зручне, але й економічне.
Зміст статті:
- Види портативних пальників
- Відмінність у сфері використання
- Розподіл за способом приєднання балончика
- Відмінність газових пальників за типом палива
- Особливості конструкції і принцип роботи
- Поради щодо вибору оптимальної пальника
- Критерій #1 — сфера використання приладу
- Критерій #2 — технічні характеристики моделі
- Правила безпечної експлуатації
- Висновки і корисне відео по темі
Види портативних пальників
Газовими пальниками називають пристрої, різні за конструкцією і призначенням, але їх об’єднує спільна риса – функціонування виробляється від газу.
Портативні пристрої, призначені для роботи від маленької туби, наповненої пропан-бутаном або іншим газом, не потрібно плутати з духовками або потужними агрегатами для зварювання, які працюють від природного газу або великого балона.
Пропонуємо короткий огляд основних елементів конструкції недорогий пальники для газового балончика, яка служить прекрасним зразком домашнього пристрою. Воно може стане в нагоді для ремонту на дачі або для барбекю.
Галерея зображень
Фото з

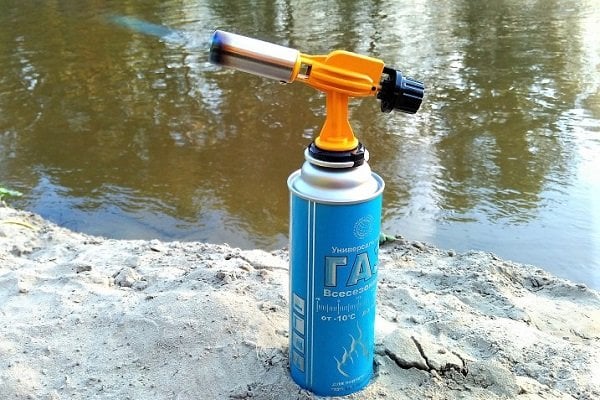

Перед початком роботи пристрій фіксують на газовому балончику, розігрівають протягом 1-2 хвилин, а потім використовують за призначенням
Портативний прилад має невелику довжину – всього 140 мм, але важить 180 грамів з матеріалу виготовлення – різних металів і сплавів
Корпус пальника виконаний з сілумінового сплаву, довгасте сопло – з нержавіючої сталі, кріплення для балончика – з алюмінію і полімеру, регулювальна ручка – з пластику
Зручний спосіб підключення пристрою до балончика: пальник одягається зверху на тубу, потім повертається вправо градусів на 30 – й міцне з’єднання забезпечено
Подача газу і його регулювання здійснюється шляхом обертання пластикової рукоятки проти вартовий стрілки, припинення подачі – у зворотному напрямку
Поруч з ручкою знаходиться невеликий п’єзоелемент. Якщо натиснути на рукоять управління з торця, що вилетіла іскра запалює полум’я
Сопло являє собою витягнуту трубку з нержавіючої сталі, усередині якої утворюється полум’я. Для формування факела потрібної форми газ подається через невеликі отвори
Якщо зняти зовнішній патрон сопла, можна побачити внутрішні деталі – центральний жиклер з латуні і довгий електрод п’єзоелемента, подає іскру
Факел полум’я пальника
Розміри і вага інструменту
Матеріал виготовлення приладу
Цангові пристрій підключення балончика
Рукоятка для подачі газу
П’єзоелемент для розпалювання полум’я
Сопло для подачі полум’я
Пальник в розібраному вигляді
За допомогою компактного приладу можна швидко розпалити мангал, нагріти болти або гайки на морозі, розплавити пластикові деталі, обробити термоусадки. Температури полум’я (до +1300 °С) вистачає для пайки металевих труб.
Це приклад пальника популярного серед користувачів типу, але асортимент приладів набагато ширше. Розглянемо найбільш затребувані види.
Відмінність у сфері використання
Відкрите полум’я може знадобитися і в побуті, і на відпочинку, і під час виконання монтажних робіт. Одна зі сфер застосування – туристична. У похідних умовах з допомогою простого приладу розпалюють багаття, розігрівають консерви.
Пристрої для розігріву їжі мають особливу конструкцію – замість дула-сопла – довгий тонкий шланг подачі газу до виносної пальнику з підставкою
Пальники з направленим факелом «пістолетного типу часто застосовують у монтажних роботах при пайку мідних і сталевих труб, для згинання пластикових елементів.
Полум’я, розігріте до потрібної температури, направляється на зону з’єднання мідних деталей, результатом чого є міцне нероз’ємне з’єднання труби з трубою або з фітингом
Високотемпературними потужними лампами можна обробляти і сталеві деталі, але для цього потрібен твердий припой і трохи змінена техніка пайки.
Також газові портативні пальника застосовуються для наступних робіт:
- обробка дерев’яних деталей;
- розпалювання мангалу, багаття на дачі без використання хімічних засобів;
- прожарювання і різання металевих заготовок;
- обпалення при обробленні туш тварин;
- розморожування замерзлих трубопроводів.
Корисний прилад завжди під рукою у майстрів-умільців, які самостійно люблять упорядковувати будинок і облагороджувати присадибна ділянка. Пальник може стати в нагоді в автомайстерні, при будівництві теплиці або інших споруд.
Розподіл за способом приєднання балончика
Картридж з пальним є витратним матеріалом. Як тільки паливо закінчується, він від’єднується від пальника, а на його місце встановлюється новий балончик.
Існує кілька видів приєднання картриджа до пристрою:
- різьбові фіксуються за допомогою різьби, простіше кажучи – накручуються;
- цангові – надіваються і злегка повертаються в одну із сторін;
- клапанні – закріплюються фіксатором;
- прокалываемые – з’єднуються за допомогою легкого натискання.
Різьбові моделі зустрічаються частіше інших. Вони утворюють міцне з’єднання двох елементів, які можна роз’єднати. Прокалываемые, навпаки, не можна відключати, поки газ в балончику не закінчиться.
Прилади з цангової фіксацією швидко встановлюються. Щоб їх закріпити на балоні, потрібно просто надіти і повернути на 25-30 градусів у бік
Слабка сторона цангових пристроїв – швидке розбовтування фіксатора, внаслідок чого відбувається втрата газу.
Більш надійними вважаються клапанні пальники, які зазвичай призначені для розігріву їжі.
Відмінність газових пальників за типом палива
Виробники використовують різне пальне для наповнення витратних картриджів. Вибір скрапленого газу ґрунтується на призначення пальників, необхідної температури полум’я, потужності. Щоб поліпшити характеристики складу, іноді змішують кілька різних видів палива.
Частіше інших застосовуються наступні комбінації речовин:
- суміш пропану і бутану (70:30) – в основному, для річного застосування, але з пристроєм нагріву використовується і взимку;
- комбінація пропану, бутану і ізобутану в різних пропорціях;
- суміш MAPP – метилацетилен-пропадиен-пропан, частіше використовується для зварювання при температурі 1600-2500 °С.
Але бувають балончики, заповнені якимось одним газом, наприклад, бутаном.
Зразок недорогих газових балончиків – «Слідопит». Ціна – 90 рублів. Наповнення – універсальне газове паливо, що підходить для портативних пальників, різаків, плит, обігрівачів
Вибір палива важливий, коли чекають роботи в жорстких умовах – на морозі або на великій висоті. А влітку для розпалювання мангала або багаття підійде будь-універсальний газ.
Особливості конструкції і принцип роботи
По конструкції пальники бувають різними – від елементарних приладів з соплом до більш складних механізмів, оснащених пристроєм подачі повітря і п’єзорозпалом.
Розглянемо конструкцію пальника, призначеної для зварювання металу.
Пристрій пальника: 1 – ніпель приєднання кисневого рукава; 2 – ніпель приєднання ацетиленового рукава; 3 – вентиль подачі кисню; 4 – вентиль подачі палива; 5 – кисневий канал; 6 – ацетиленовий канал; 7 – зворотний клапан; 8 – інжектор; 9 – змішувальна камера; 10 – корпус; 11 – натискна гайка; 12 – ущільнювач; 13 – опорне пружинне кільце; 14 – канавка; 15 – наконечник; 16 – мундштук; 17 – додатковий канал для кисню; 18 – ущільнювальна поверхня
Конструкція з інжектором і зворотним клапаном підвищує продуктивність робіт і знижує споживання пального.
Практично всі портативні побутові прилади відносяться до так званих інжекційним пальників, коли для підтримки полум’я повітря засмоктується всередину пальника природним шляхом.
Всередині, в спеціальній камері, відбувається змішування палива з повітрям, у результаті чого пальне після подачі іскри запалюється.
З допомогою регулювання, якою оснащені не всі пальники, можна домогтися потрібних розмірів і потужності факела. Високотемпературні прилади відрізняються блакитно-синім полум’ям, низькотемпературні – жовто-оранжевим
З змішувальної камери суміш газів надходить в сопло-насадку, де розподіляється по каналах. Наприкінці конструкції, в місці утворення факела, розташовуються вогневі отвори – закінчення каналів.
За будовою насадки бувають різними: кільцевими, щілинними, трубчастими.
Поради щодо вибору оптимальної пальника
Компактні ручні пальника купують із задоволенням, оскільки вони мають масу переваг перед рідкопаливними, більш «серйозними» пристроями. Вони швидко підпалюються, майже не брудняться, вимагають мінімум догляду.
Користуватися ручної моделлю легко: потужність полум’я можна регулювати, а факел направляти під будь-яким кутом, що важливо при роботі в обмежених обставинах
Критерій #1 — сфера використання приладу
В першу чергу слід точно визначити, для чого буде застосовуватися газовий прилад, так як пальники для пайки і для розігріву їжі кардинально відрізняються і за конструкцією, і за параметрами.
Туристичні пристрої мають форму підставки і нагадують побутову газову плиту, на яку зручно встановлювати посуд з їжею розігрівається
Будівельні прилади частіше нагадують за формою пістолет. При роботі їх зручно тримати однією рукою, а інший в цей час можна підтримувати деталь або підносити припій.
Критерій #2 — технічні характеристики моделі
Такі характеристики, як вага і розміри важливі, якщо пальник доводиться брати в піші походи або часто використовувати в побуті. Важкий інструмент викликає швидку втому, тоді як легким працювати набагато зручніше.
Звертаємо увагу на такі характеристики, як:
- температура полум’я – від 480 до 2500 °С;
- температура нагріву – від 550 до 2500 °С;
- потужність – 0,5-3 кВт;
- можливість підключення балончиків з різним паливом;
- спосіб приєднання картриджа до пальника;
- тип полум’я, форма факела;
- витрата палива – від 60 до 1000 гр/год;
- вага – від 50 грамів до 1,7 кг
Якщо ви купуєте пальник спеціально для пайки мідних труб, то підійде низькотемпературна модель.
Для різання або зварювання сталевих деталей потрібно більш потужний апарат, який зазвичай називають різаком або зварювальної лампою.
Огляд додаткових корисних опцій:
Галерея зображень
Фото з
Початкова комплектація зручна тим, що відразу дає уявлення про тип змінних картриджів, паливі, способі приєднання до приладу
З допомогою додаткового механізму, выбивающего іскру, пальник приводиться в робочий стан всього за пару секунд
Регулювання важлива і для розігріву їжі, деталей, труб, для різання/обробки елементів з різних матеріалів – металу, дерева, пластика
У моделей, оснащених системою попереднього нагрівання газу, факел відрізняється стабільністю, а виконувати роботу під будь-яким кутом значно легше
Балон в комплекті з пальником
П’єзопідпал для отримання полум’я
Регулятор рівня полум’я
Пристрій для попереднього нагрівання газу
Не дивно, що портативні прилади популярні, але при покупці необхідно враховувати всі нюанси, включаючи технічні характеристики, особливості конструкції, економічність, зручність використання.
Правила безпечної експлуатації
Роботи з горючими матеріалами та відкритим вогнем завжди пов’язані з ризиком, тому при використанні навіть простенького ручного приладу необхідно дотримуватися правил техніки безпеки.
В першу чергу необхідно ознайомитися з конструкцією приладу, уважно вивчити інструкцію по експлуатації і надалі всі рекомендації виробника прийняти до відома
Неприпустимий перегрів балона, який може спровокувати близьке розташування джерела тепла, наприклад, багаття або печі. Балончик може вибухнути і гострими краями розірваного корпусу нанести травму. На сонці його залишати також не рекомендується.
Особливого догляду потребують професійні пристрої, які зазвичай використовують упродовж тривалого часу. Припустимо, щоб зберегти функції пальника і потужність факела, після тривалої роботи прилад упаковують в каталітичну грілку.
Висновки і корисне відео по темі
Огляд пальника «пістолетного типу, порівняння з паяльною лампою:
Аналіз особливостей різних моделей:
Тестування недорогих пальників з інтернет-магазину:
У побуті та на відпочинку пальник незамінна, коли виникає потреба щось підпалити, розігріти або припаяти. Вона вирішує проблеми в холодну пору року, виручає, якщо необхідно швидко провести ремонтні роботи на трубопроводі.
Однак, як і інші інструменти, пальник вимагає обережного поводження та дотримання правил експлуатації.
