Вітаю всіх любителів помайструвати, пропоную до розгляду інструкцію з виготовлення невеликої опалювальної печі зі сталі і вогнетривкої цегли. Такий піччю можна опалювати майстерню або невеликий гараж, втім, верхня площина печі непогано розжарюється і тут можна нагріти чайник води. Завдяки цеглі всередині, сталь довго не прогорить, а ще піч деякий час може віддавати тепло після того як вогонь прогорить. Зібрано все не складно, але автор застосував листозгинальний верстат. Якщо саморобка вас зацікавила, пропоную вивчити її більш детально!

Матеріали та інструменти, які використовував автор:

список матеріалів: – листова сталь (в ідеалі нержавійка); – шамотна жаростійка цегла;- ущільнювальний шнур для печей;- шматок труби для димового патрубка і піддувала;- колосники для печей;- шамотна цегла;- куточок; – дверні петлі.

список інструментів: – листозгинальний верстат;- зварювальний апарат;- рулетка, маркер;- дриль; – жаростійка фарба.

Процес виготовлення саморобки:

крок перший. Виготовляємо корпус печі корпус печі робиться практично цільним, не рахуючи дна і верхньої частини. Автор все ретельно розмітив і просто вигнув корпус за допомогою листозгинального верстата. На завершення залишилося приварити до основи лист стали, який служить дном.

крок другий. Вікна печі прорізаємо в піч вікна, саме верхнє велике потрібно для завантаження дров, а через нижнє вікно вставляється деко для попелу, а також тут розташована дверцята піддувала. Вікна навколо обварюються сталевими пластинами, в результаті до цих рамок щільно притискаються дверки з ущільнювачами.

крок третій. Димовий патрубок прорізаємо ще одне вікно і ввариваем димовий патрубок. Усередині патрубка є заслінка для регулювання тяги, вона приварена до прутка і підпружинена. Заслінку можна закривати, коли піч згасла, ну або досвідченим шляхом регулювати тягу, щоб піч не розганялася до занадто високих температур, але зазвичай це роблять через регулювання подачі повітря.

крок четвертий. Дверки, піддувало і ніжки робимо дверки для печі, їх також можна вигнути на верстаті або зварити, дверки завішуються на надійні дверні петлі без великих люфтів. У дверцятах є канавки, в них щільно укладається ущільнювальний шнур для печей.

Піддувало розташовується в нижній дверцятах, зроблено воно з шматка труби і сталевої пластини. На дверцятах є болтик, яким можна налаштовувати зазор, тим самим регулюючи кількість повітря та інтенсивність горіння.ну а в якості ніжок автор просто приварив шматки труб зі сталевими пластинами в якості опори.

крок п’ятий. Деко для попелу і фарбування зварюємо зручний деко з ручкою, в який буде збиратися попіл. В результаті цей піддон можна легко витягнути за ручку і висипати попіл.завершальним штрихом є фарбування печі жаростійкою фарбою, тепер піч шикарно виглядає, і не буде активно іржавіти внаслідок коливання температур.

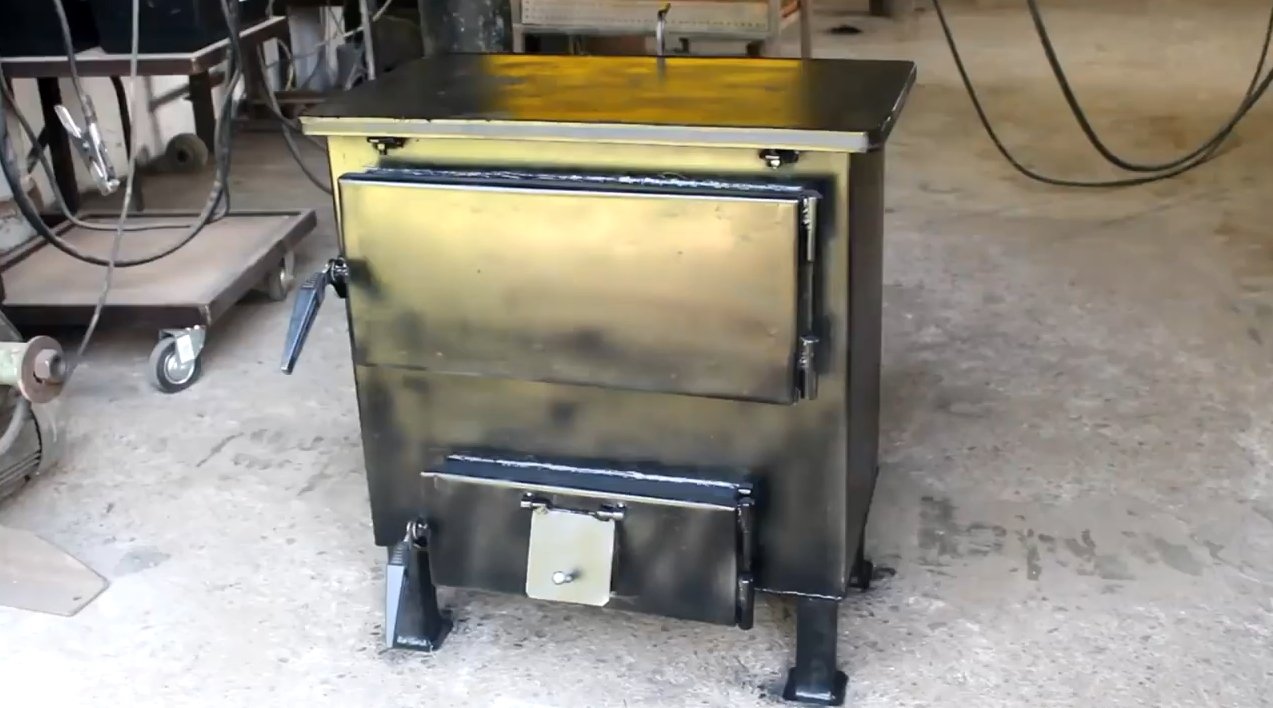

крок шостий. Збірка всередину печі укладається шамотна цегла, а також встановлюються колосники. Де потрібно для цегли приварюються упори і кріплення. В кінцевому підсумку на болти з гайками прикручується верхня кришка.піч готова, в топковому вікні є заслінка, яка висить шарнірно і не дозволяє печі диміти при завантаженні дров. Завантажувати дрова в таку піч дуже зручно, вони просто падають вниз на колосники.

На цьому проект завершено, сподіваюся, вам саморобка сподобалася, і ви знайшли для себе корисні думки. Удачі і творчих натхнень, якщо вирішите повторити подібне. Не забувайте ділитися з нами своїми ідеями і саморобками!джерело (source)
