Вітаю всіх зайшли!

Звукові підсилювачі – ще одна категорія електронних пристроїв, які набагато вигідніше (у фінансовому платі) зібрати своїми руками, ніж купувати готові, тим більше, що в інтернеті представлено незліченну кількість різних схема, що відрізняються наявність різних “наворотів”, складністю і вихідною потужністю. Вибирати схему для складання слід, перш за все виходячи з необхідної потужності і наявності тих чи інших компонентів. Великою популярністю користуються підсилювачі на потужних мікросхемах серії tda, наприклад, це мікросхеми tda7293, tda7294, проте досить часто в магазинах трапляються або підробки, або невиправдано високі ціни на оригінальні мікросхеми. В цьому плані перевагу мають підсилювачі, побудовані на каскадах з окремих транзисторах, вони хоч і трохи складніше в збірці, але набагато доступніше – при відсутності тих чи інших зазначених на схемі транзисторів майже завжди можна поставити аналоги. За потужністю підсилювачі варіюються в дуже широкому діапазоні, починаючи з потужності в 1-2вт, якої достатньо для невигадливих комп’ютерних колонок, закінчуючи сотнями ват. Підсилювач з максимальною потужністю, припустимо, в 100вт не обов’язково використовувати на всю котушку і завжди на максимальній гучності – він прекрасно буде працювати і з тихою музикою, проте для його складання будуть потрібні і великі радіатори, і потужне джерело живлення, що не завжди виправдано. Стане в нагоді це може, в першу чергу при наявності потужних акустичних систем (на зразок s90), щоб мати можливість “розгойдати” їх на повну де-небудь на святах або вечірках на дачі або приватному будинку, або, наприклад, підзвучувати музичний інструмент на виступах.

Представлена схема підсилювача розрахована на вихідну потужність до 200вт, забезпечується це завдяки включеним паралельно транзисторів в кінцевому каскаді. Звичайно, реальна потужність в 200вт може бути досягнута тільки при наявності потужного джерела живлення (300-400вт) з максимальною напругою живлення на плече приблизно 50-60в, хорошим охолодженням вихідних транзисторів, при такій потужності зростуть і спотворення сигналу, однак, враховуючи всю гучність музики – це другорядний момент. Щоб злегка полегшити цю схему і заощадити на радіаторах, можна прибрати пару транзисторів в вихідному каскаді vt5, vt6, залишивши тільки vt7, vt8, в цьому випадку потужність знизиться приблизно в два рази, але все одно залишиться на рівні до 100вт, чого буде достатньо для будь-якої вечірки.

Складається схема з 4-х блоків посилення. Спершу вхідний сигнал потрапляє на неінвертуючий диференціальний операційний підсилювач, що забезпечує високий вхідний опір. Далі слід інвертуючий підсилювач струму на транзисторах vt1, vt2, потім інвертуючий підсилювач напруги на vt3, vt4, що забезпечує потрібну напругу для вихідного каскаду, і власне сам вихідний каскад, який може складатися або з двох, або з однієї пари потужних компліментарних транзисторів. Можна помітити, що підсилювач містить два інвертують каскаду, таким чином, в цілому його сигнал на виході залишається неінвертіруемим, що дозволяє використовувати підсилювач як окремий блок в складі з іншого аудіоапаратурою.

Напруга живлення схеми двополярне і може варіюватися від ±20 до ±60в, чим більше харчування, тим більше максимальна вихідна потужність і відповідно нагрів вихідного каскаду, тому тут необхідно вибирати компромісний варіант виходячи із завдань. Для харчування підійде потужний трансформатор, в ідеальному випадку на 150-300вт, він повинен містити дві однакові обмотки з напругою в зазначеному діапазоні, або одну, але з відведенням від середини для отримання двополярного напруги. Для побудови стерео-підсилювача схему потрібно зібрати в двох примірниках – для правого і лівого каналу. Живити їх можна як від окремого трансформатора, так і від одного потужного. Напруга з трансформатора випрямляється діодним мостом зі струмом не менше 5а і згладжується конденсаторами – на ємності фільтруючих конденсаторів не варто економити, так як при їх нестачі може з’явитися фон і гірше будуть відтворюється низькі частоти через провали в харчуванні. Оптимальним можна назвати значення в 4700-10000 мкф на кожне плече харчування, напруга конденсаторів має бути мінімум в 2 рази вище, ніж напруга вторинних обмоток трансформатора.

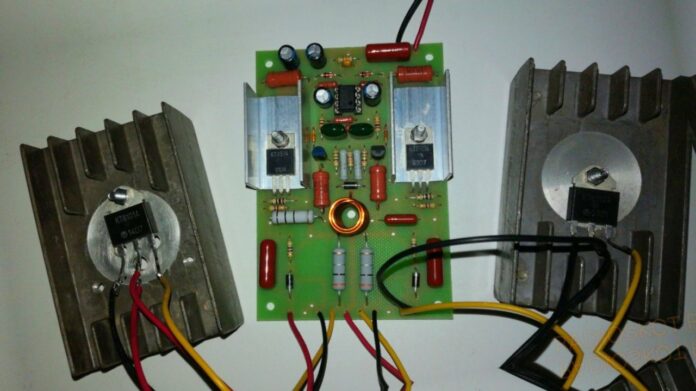

Збирається підсилювач на друкованій платі, скачати яку можна в архіві в кінці статті. Вихідні транзистори виводяться з плати на проводах, ці підключення бажано робити якомога коротше і використовувати провід достатнього перетину, враховуючи потужність підсилювача. Мікросхема операційного підсилювача (в даному випадку tl061) встановлюється в цангову панельку. На виході підсилювача також можна побачити індуктивність, намотану мідним емальованим проводом – вона необхідна для захисту підсилювача від самозбуджень при роботі на “складну” навантаження, наприклад, акустичні системи з фільтрами, також для захисту від самозбуджень встановлюється ланцюг цобеля. Так як даний підсилювач на містить на виході розділової ємності, пробій одного з вихідних транзисторів призведе до появи на виході всього напруги живлення, тому рекомендується використовувати додатково пристрій для захисту акустичних систем на реле.

Для перевірки всю конструкцію можна розкласти на столі, виконавши тимчасові підключення проводами. Перше включення після складання слід проводити з обережністю, для підстраховки можна взяти джерело з обмеженням струму або включити послідовно в кожне плече харчування по лампочці на 36в, яка обмежить струм в разі короткого замикання. Якщо підсилювач зароблений як годиться і ніякі елементи не перегріваються – можна запускати з повним живленням і підключати до виходу акустичну систему. Надалі всю конструкцію слід розмістити в екранованому корпусі, створивши повноцінний пристрій з нуля. Таким чином, вийшов відмінний підсилювач, що поєднує в собі простоту схеми, доступність деталей і пристойну потужність. Вдалої збірки! ставте палець вгору, пишіть коментарі зі своєю думкою і питаннями.
