Одним з основних верстатів в столярній майстерні є циркулярна пила. Для розширення функціоналу, поліпшення безпеки і зручності роботи з нею, доводиться докуповувати, або самостійно споруджувати додаткові пристосування.наприклад, для виконання точних розпилів заготовок під кутом (особливо невеликих деталей), потрібна спеціальна оснастка.

У даній статті григорій, автор youtube каналу «grinwood», розповість вам як можна зробити каретку для кутових розпилів.

Цей проект досить простий у виготовленні, а велика частина матеріалів напевно знайдеться майже в кожній столярній майстерні.

Матеріали, необхідні для саморобки.- ламінат-слайдер для т-треку-т-подібна напрямна, алюмінієва трубка-баранчикові гайки, гвинти, шайби— аерозольний двокомпонентний секундний клей.

Інструменти, використані автором.- ручний фрезер-прямі фрези по дереву-циркульна насадка для фрезера— шуруповерт, шило, ножівка по металу— свердла по дереву з зенковкой— циркулярна пила, каретка— цифровий кутомір, малка— косинець свенсона— т-подібна розмічальна лінійка, олівець.

Процес виготовлення.отже, матеріалом для основи каретки послужить ламінат (підлогове покриття). Цей матеріал хороший тим, що має стійку до пошкоджень, і досить слизьку поверхню. Останній фактор забезпечить мінімальне тертя між кареткою і розпилювальним столом, що позитивно позначиться на легкості її ходу.

Крім того, невелика товщина основи буде менше красти загальний корисний виліт пильного диска.

Розпилювання заготовок виконується на тій же пилі, для якого і призначені нові санчата. Для отримання 90-градусних розпилів майстер застосовує звичайну каретку.

Розміри деталей підбираються індивідуально з урахуванням габаритів столациркулярной пилки.

Для нарощування ширини підстави, майстер склеює дві панелі ламінату, наносячи перший компонент секундного клею в замок.щоб замок надійно замкнувся, і не було вигину панелі, після складання можна пройтися по з’єднанню киянкою.

Зі зворотного боку в шов заливається клей, і тільки тепер наноситься аерозольний затверджувач.

Рухома частина (елемент упору) збирається з двох невеликих панелей аналогічним чином.

Як тільки клей застиг, його надлишки сошліфовиваются зі зворотних сторін панелей.

Тепер можна вирізати деталі за розмірами. Крім панелей потрібно ще одна смужка такої ж ширини, як і паз в розпилювальному столі. Довжина цієї направляючої дорівнює довжині підстави.

У напрямній, уздовж середньої лінії, висвердлюються пілотні отвори по дереву з зенковкой.

Далі шліфувальним блоком зачищаються місця склеювання на напрямній і нижній стороні підстави.

На дно паза в столі викладаються збільшені шайби, а зверху них — напрямна.звичайно, якщо дозволяє бюджет, замість такої саморобної конструкції набагато краще використовувати спеціальний слайдер для т-треку. В цьому випадку люфти практично виключені, і плавність ходу каретки буде відмінною.

Тепер на поверхню направляючої наноситься невелика кількість клею, і до неї притискається підстава. При цьому край підстави повинен впертися в паралельний упор-так воно виявиться в правильному положенні.важливий момент-відстань від паза до упору має бути на пару сантиметрів більше, ніж до пильного диска.

Після застигання клею підстава знімається, свердлити неглибокі пілотні отвори, і напрямна додатково фіксується саморізами.

Нарешті, можна вирівнювати ліву і праву кромки підстави, зробивши контрольні розпили.

На двох половинах підстави розмічаються і висвердлюються отвори для кріплення поворотної панелі.

В отримані отвори вклеюються гвинти з потайними головками.затягнувши їх з лицьового боку баранчиковими гайками, можна наносити затверджувач.

Відступивши від країв в одному з кутів по 30 мм, майстер висвердлює тонкий отвір під вістрієциркульної насадки для фрезера.

Підклавши під заготовку пінополістирол, щоб не пошкодити стільницю, майстер закруглює кут, зрізуючи егофрезером за кілька проходів.

Потім робочий радіус зменшується (радіус дуги дорівнює відстані між гвинтами в основі), і фрезерується дугоподібний паз під притискної гвинт. Тут іспользуетсяпрямая фреза діаметром 5 мм.

Отвір від вістря циркульної насадки рассверливается до діаметра 8 мм.

В цей отвір потрібно запресувати втулку. Саму втулку він вирізає з алюмінієвої 8-мм трубки.

З внутрішніх країв втулки знімається фаска.

Довжина втулки повинна бути на 1 мм більше товщини панелі, щоб вона злегка виступала з неї.

Тепер платформу можна приміряти до основи, і, підклавши шайби, фіксувати її положення баранчиковими гайками.виступаючий за край підстави кут потрібно зрізати.

Використовуючи кутник свенсона, майстер розмічає опорні лінії, орієнтуючись за якими можна буде встановлювати часто використовувані кути.

Далі нарізаютсят-образні напрямні. Їх довжини рівні краях поворотної платформи.

Щоб приклеїти їх до платформи рівно, майстер притискає її краю до паралельного упору, а вже потім приклеює напрямні.

Напрямні додатково фіксуються до платформи декількома короткими саморізами.

З дошки вирізається паралелепіпед, і до нього приклеюється пластинка ламінату. Отримана г-подібна деталь послужить обмежувачем. Ширина і висота «сходинки» повинна бути дорівнює розмірам алюмінієвої направляючої.

В деталі висвердлюється отвір під болт.

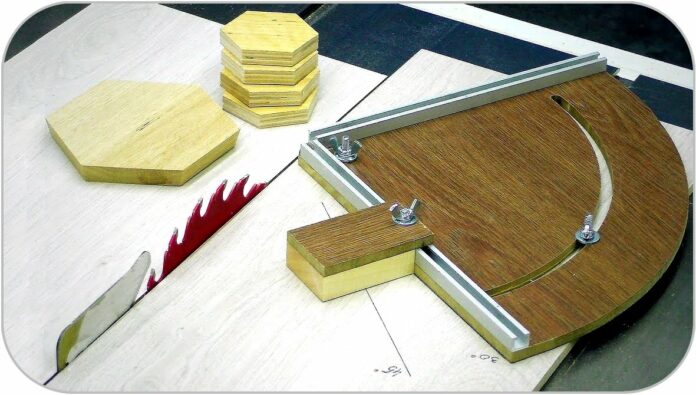

Головка болта засувається в т-трек, і на нього надівається стопор. Каретка готова.

Точно таким же способом вирізається і збирається ще одна підстава. Воно буде допоміжним до основної частини каретки.

На поверхню розпилювального столу встановлюється малка іцифровий кутомір. Показання останнього обнуляються.

Прімагнітів до лінійки малки кутомір, виставляється кут в 30 градусів.

Так майстер відзначає ще один часто використовуваний кут різу на каретці.

Праворуч від каретки розташовується допоміжна панель, і можна приступати до розпилювання.буквально за кілька проходів автор вирізає шестигранник.

Звичайно, каретку можна встановити і з іншого боку від пильного диска-досить розгорнути поворотну платформу, і переставити обмежувач в іншу напрямну.

На ці т-треки можна встановлювати і інші допоміжні пристосування.

Звичайно, така каретка дозволяє працювати і з різними нахилами пильного диска.

Дякую григорію за майстер-клас з виготовлення каретки для циркулярної пилки.
