Справжні майстри-умільці відрізняються від звичайних людей тим, що не біжать при необхідності в магазин, а намагаються спорудити потрібний пристрій самостійно. При цьому найчастіше в них виходять прилади, які не поступаються за характеристиками заводським аналогам.

Такою виявилася і ТВ антена своїми руками, як виявилося, можна спроектувати і зібрати чимало ефективних функціонуючих пристроїв для домашнього використання. Представляємо добірку кращих моделей, а для початку розберемо їх переваги перед покупними.

Зміст статті:

  • Чим хороші саморобні антени?
  • Моделі для домашнього виготовлення
    • Модель #1 — простий пристрій з пивних банок
    • Модель #2 — антена-біквадратічнимі для цифрового мовлення
    • Модель #3 — спіральне пристрій для ТБ
  • Висновки і корисне відео по темі

Чим хороші саморобні антени?

Навіть з появою комп’ютерної техніки та мережі Інтернет популярність телебачення не знижується. Велика кількість різних передач і каналів задовольняє запити і малюків, і дорослих членів сім’ї.

Але іноді телемани стикаються з обставинами, при яких потрібно швидко і грамотно виготовити антену своїми руками.

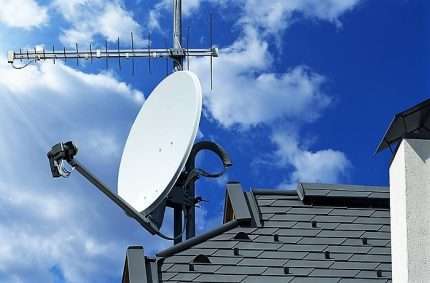

Сигнал з телеприймачі надходить різними способами: через супутникову антену, закріплену на зовнішній стороні будинку або покрівлі, телевізійний кабель, спеціальну приставку

Ось лише кілька причин зайнятися технічною «самодіяльністю»:

  • житловий будинок ще нове, провайдери не встигли освоїти;
  • будинок знаходиться далеко від міста і магазинів;
  • кабельне телебачення відключили для профработ;
  • старе пристрій вийшов з ладу, а на нову немає грошей і пр.

А деякі з винахідники відмовляються від покупних пристроїв заради нових експериментів. Таке хобі часто виручає і до того ж економить сімейний бюджет.


Вартість саморобок набагато менше, ніж ціна моделей, представлених в магазинах. А якщо вдома цілий склад старих деталей, то новенька антена може дістатися даром

Скептики можуть заперечити і сказати, що зроблена своїми руками телевізійна антена не зрівняється по якості з брендовими приладами.

Однак практика показала, що при сприятливому становищі будівлі і правильно виконаних розрахунках сигнал ловиться чудово, а саморобка відмінно справляється зі своїм завданням.

Моделі для домашнього виготовлення

Слід розуміти, що передача цифрового сигналу обмежується як відстанню, так і зоною видимості. Вважається, що передавач може забезпечити хороший сигнал на відстані 60 км, хоча на практиці зустрічалися випадки, коли і 90 км не служили перешкодою.


В ідеалі телевишка повинна бути у вільній зоні видимості, тобто не закрита від антени іншими будівлями або об’ємними конструкціями

При таких умовах буде досить навіть слабкого сигналу, щоб зображення і звук задовольняли запити споживачів.

Однак до антен пред’являються наступні вимоги:

  • розташування – по осі надходить електромагнітної хвилі;
  • всі роботи виконуються акуратно, згідно з розрахунками;
  • не потрібно забувати про орієнтації поляризації;
  • якщо існують перешкоди, що збігаються по частоті, необхідний додатковий захист.

Щоб прийом сигналу був якісним, він повинен бути на 1,5 дБ вище фонових шумів, що супроводжують перешкоди. Якщо станеться пошкодження кабелю або спотворення фази, навіть сильний сигнал зникне.

Модель #1 — простий пристрій з пивних банок

Це найпростіша модифікація домашньої антени, яка не потребує спеціальних знань або розрахунків. Звичайно, прилад не можна назвати потужним, але при сприятливих умовах він здатний спіймати кілька каналів.

Для виготовлення потрібні дві пивні банки, метровий шматок телевізійного кабелю з роз’ємом, будівельний або канцелярський ніж для оброблення кабелю, ізолента, невеликий дерев’яний брусок.

Щоб дізнатися, як зробити найпростішу ТВ антену в домашніх умовах, досить скористатися наведеною нижче фотоинструкцией. Прилад дуже популярний, тому керівництво детальне і доступне для всіх.

Покрокова інструкція по виготовленню «банкового» пристрої:

Галерея зображень
Фото з

Банки не вимагають спеціальної підготовки, використовуються у такому вигляді, в якому продаються. Головне, щоб вони були порожніми

Пристрої для відкривання банок, які називають вушками або язичками, необхідно зачистити. Для цього можна скористатися канцелярським ножем або шматком наждачки

Беремо 1-1,5 м телевізійного кабелю. Готуємо вільний кінець для підключення до банків: звільняємо від ізоляції центральну жилу, оплітку розбираємо і скручуємо

Кінець обплетення вставляємо в отвір язичка, обертаємо пару раз і закріплюємо. Відстань вільної частини між кабелем і кріпленням – приблизно 10-15 мм

Аналогічним чином закріплюємо і центральну жилу – вставляємо в отвір вушка другий банки, потім обертаємо два рази, щоб міцно зафіксувати.

Обидва з’єднання необхідно ізолювати. Для цього беремо ізоляційну стрічку і намотуємо її щільним шаром по всій довжині відкритих частин дроти, заїжджаючи на вушка і оболонку кабелю

Щоб надати банкам потрібне положення, використовуємо ошкуренный дерев’яний брусок. Довжина його повинна трохи перевищувати суму довжин обох банок

Для фіксації використовуємо ту ж ізоляційну стрічку. Для міцності конструкції кріплення виробляємо в чотирьох місцях – по краях обох банок

Крок 1 – основа приладу – дві пивні банки

Крок 2 – зачистка язичків (вушок)

Крок 3 – оброблення телевізійного кабелю

Крок 4 – підключення обплетення до першої банку

Крок 5 – підключення центральної жили до другої банку

Крок 6 – обмотка сполук ізолентою

Крок 7 – брусок як основи

Крок 8 – кріплення антени на бруску

Антена повністю готова, залишилося її підключити до телевізора. Для тих, хто це робить вперше, представляємо ще один короткий фоторуководство:

Галерея зображень
Фото з

Штекер, який знаходиться на іншому кінці телевізійного кабелю антени, вставляємо у гніздо телевізора. Панель з роз’ємами зазвичай розташована на задній стороні приладу

Для початку саморобну антену з пивних банок просто кладемо на телевізор, якщо дозволяє його конфігурація. Надалі можна відрегулювати положення

Беремо пульт дистанційного керування, за допомогою кнопок знаходимо меню і переходимо в розділ «налаштування» для знаходження або вибору каналів

Виробляємо ручну або автоматичну настройку каналів. Результат, хороший чи не дуже, обов’язково з’явиться на екрані

Етап 1 – підключення до роз’єму телевізора

Етап 2 – установка антени зручному місці

Етап 3 – настройка каналів пультом д/у

Етап 4 – вибір каналу з хорошим прийомом сигналу

Це примітивний варіант антени, сподіватися на відмінне зображення або велику кількість спійманих каналів не варто.

Але при вигідному розташуванні будинку щодо джерела трансляції можна знайти від 5 до 8 різних каналів, які будуть відображатися в задовільному стані.

Щоб поліпшити якість передачі сигналу, можна спробувати змінити положення антени або трохи збільшити довжину проводу, щоб винести її на балкон.

Модель #2 — антена-біквадратічнимі для цифрового мовлення

Биквадратную антену, так улюблену майстрами-самоучками, в минулому столітті придумав інженер Харченко, по імені якого вона називається до цих пір.


Розміри зигзагоподібної рамкової конструкції не беруться «зі стелі». Щоб зображення на екрані було чітким, а звук не мав сторонніх шумів, потрібні точні розрахунки

Для підвищення спрямованості подвійний квадрат обладнують ґратами або екраном, однак при гарній провідності хвиль він не потрібен. Пропонуємо два схожих варіанти, які відрізняються матеріалом і нюансами виготовлення.

Варіант #1 – з мідного дроту

Для прийому аналогового або цифрового сигналу підійде проста у виготовленні, невелика антена з мідного дроту і коаксіального кабелю. Конструкція пристрою проста: біквадратічнимі з центральним корпусом з розподільної коробки. Її можна встановлювати в квартирі чи на вулиці.

Собівартість антени мала, так як практично всі матеріали можна знайти вдома або купити недорого в магазині, що продає комплектуючі для телевізорів і іншої техніки.


Для роботи потрібні: відрізок коаксіального кабелю, 1 м мідного дроту перерізом 0,3-0,4 см, телевізійний роз’єм, флюс, припій, пластикова розподільна коробка

Зараз поширене цифрове телебачення, тому антена призначена саме для нього. Виставляти навмання розміри не варто, краще провести розрахунки. Для початку потрібно дізнатися діапазон прийому цифрових каналів, потрібну інформацію можна почерпнути з довідників, розміщених в інтернеті.

Для «цифри» середнє значення частоти – 690 МГц. Якщо ви до цих пір користуєтеся аналоговими каналами, то потрібно 470 МГц (для дециметрових хвиль).

Далі потрібно розрахувати розміри і тут найпростіше скористатися онлайн-калькулятором, який призначений для розрахунків антен такого типу. Вставляєте у верхнє віконце частоту – автоматично підраховуються інші параметри.

Для биквадрата з частотою 690 МГц одна сторона квадрата (L1) дорівнює приблизно 105 мм, а довжина всього приладу (L2) – 295 мм. Це основні розміри, які потрібно знати.

Покрокова інструкція з виготовлення саморобної телеантени з мідної поволоки:

Галерея зображень
Фото з

Беремо маркер і лінійку (метр) і котушку мідного дроту, відміряємо шматок довжиною 0,9 м. За допомогою кусачок або плоскогубців відрізаємо його – це основа майбутнього «подвійного квадрата»

Знову беремо маркер, робимо вимірювання і робимо позначки. Ділимо дріт на відрізки довжиною 10,5 см – це будуть боку двох квадратів

Загинаємо дріт, як на фото, щоб утворилися дві однакові фігури квадратної форми. Зайвий шматок дроту відрізаємо, але залишаємо невеликий припуск на 10-15 мм, щоб замкнути контур

Дрібною наждачкою ретельно зачищаємо кінці дроту і місця підключення. Для прогрівання товстого дроту з міді потрібно потужний паяльник. Беремо припій, флюс і виробляємо пайку в місці з’єднання кінців дроту

Знімаємо з кінця телевізійного кабелю оплітку, скручуємо і відгинаємо її. Звільнений провід зачищаємо, а потім припаюємо: центральний провід до одного квадрату, оплітку – до іншого

Щоб готовий виріб було легше монтувати, з розподільної коробки або підрозетника потрібно зробити невеликий корпус. Вона надто глибока, тому приблизно половину відрізаємо ножівкою

Паяльником або ножівкою з чотирьох сторін проробляємо отвори під дріт. Вставляємо готову антену з кабелем, для фіксації клеєм заливаємо всі місця з’єднання

У міських умовах краще винести антену за межі квартири – на дах, зовнішню стіну або на балкон. Пластикову коробку закріплюємо, а дріт пропускаємо крізь отвір у вікні

Крок 1 – відрізок мідного дроту

Крок 2 – розмітка проводу на відрізки

Крок 3 – згинання дроту в контур

Крок 4 – зачистка та паяння проводу

Крок 5 – підключення ТБ кабелю

Крок 6 – пластиковий корпус для антени

Крок 7 – з’єднання дроту і корпусу

Крок 8 – установка антени на даху

Після установки антени необхідно на другий кінець кабелю надіти штекер, якщо його там немає, і потім увіткнути його у відповідний роз’єм телевізора.

Щоб перевірити якість сигналу, включаємо автопошук. Швидше за все, якість прийому виявиться хорошим.

Варіант #2 – з алюмінієвого дроту

Друга модель нагадує першу конструкцією і способом виготовлення, однак має і відмінні риси.


Насправді антена більш проста і недорога, так як замість мідного дроту використовується алюмінієвий. Пайка не передбачена, що полегшує процес складання

Для складання конструкції і підключення потрібно зовсім небагато часу. Якщо всі матеріали приготовані, а інструменти під рукою, то достатньо одного вільного вечора.

Галерея зображень
Фото з

З багатожильного кабелю потрібно дістати один провід. Відповідна товщина жили – 2-4 мм, довжина – 1,15 м, але краще взяти з невеликим запасом

За допомогою кабелю виконується з’єднання між антеною та приймачем – телевізором. Довжина відрізка залежить від відстані між балконом (кватиркою) і електроприладом

Штекер можна придбати там же, де і кабель – в магазині електро – і радіодеталей. Пластикова модель – сама недорога і проста в монтажі

Всі без винятку інструменти, швидше за все, є в будинку. Це гострий будівельний ніж, лінійка, незмивний маркер (краще світлий), кусачки. З расходки потрібні стяжки або ізолента

Беремо лінійку, маркер і виставляємо мітки з наступними інтервалами: перша – через 2 см, потім через 13, 14, 14, 13, 13, 14, 14, 13, 2 див. Довгі відрізки – сторони квадратів

З маркерним позначок згинаємо дріт таким чином, щоб вийшли два квадрата. 2-сантиметрові кінці дроту загинаємо для подальшого з’єднання і підключення

Розбираємо кінець коаксіального кабелю, як у першій інструкції, і закріплюємо його на обох квадратах: скручену оплетку на одному, центральну жилу на іншому

До іншого кінця кабелю приєднуємо штекер. Для цього розбираємо його корпус, вставляємо токоведущую жилу в спеціальний контакт, збираємо назад

Шматок алюмінієвого кабелю багатожильного

Моток коаксіального антенного кабелю

Телевізійний штекер для підключення

Набір інструментів для роботи

Розмітка для згинання дроту

Згинання дроту в біквадратічнимі

Приєднання телевізійного кабелю до биквадрату

Монтаж електричної розетки для підключення до телевізора

Готову антену, щоб вона краще ловила сигнал, необхідно винести на балкон або виставити в кватирку.

Якщо найближча телевишка знаходиться збоку, то для поліпшення напрямку можна біквадратічнимі закріпити на палиці і виставити вперед. На якість приймання хвиль не так негативно впливає відстань, як наявність різноманітних перешкод – наприклад, житлових багатоповерхівок.

Модель #3 — спіральне пристрій для ТБ

Це дачний варіант без підсилювача, зібраний з підручного матеріалу: залишку силового кабелю і старої лопати для прибирання снігу. Кабель йде на виготовлення спіралі, а з фрагмента лопати вийшов хороший захисний екран.


Конструкція антени проста, з її виготовленням впорається і любитель. При складанні пайки не проводилося, всі з’єднання виконані або скручуванням, або гвинтовими кріпленнями

Дециметрова антена ловить цифрове мовлення, якщо влаштовує дальність прийому. Щоб вирахувати крок між витками, необхідно уточнити частоту передачі «цифри» в регіоні, а отримане значення перевести в метри.

Розрахунки для цієї моделі:

  • частота – 522 МГц
  • довжина хвилі (λ) – 0,57 м
  • ⌀ кожного витка – 0,177 м
  • крок між двома сусідніми витками – 0,137 м
  • відстань від кабелю до екрану – 0,074 м
  • ширина відбиває екрана – 0,35 м

Перед початком роботи всі вимірювання рекомендується занести на схему, яка буде служити керівництвом.


За зразок можна взяти типову схему циліндричної спіральної антени, на якій потрібно позначити основні елементи пристрою, кількість витків і результати розрахунків

Для роботи знадобиться плоска частина снігоприбиральної лопати, яка виконана з нержавіючої сталі. Якщо в господарстві немає схожих предметів, то просто сталевий лист. Вирізати з нього коло необов’язково, заготовка може мати форму квадрата або прямокутника.

Для спіралі потрібен звичайний електропровід діаметром 0,2 см, вірніше, одна з його мідних жив у полімерній ізоляції. На практиці краще використовувати дріт, переріз якого в 5 разів більше – так діапазон прийому вийде ширше. Потрібен і другий кабель з роз’ємом – коаксіальний, з опором 75 Ом.

Порядок дій:

  • Спорудити основу для намотування кабелю з листа фанери і дерев’яних рейок. В ідеалі замість них повинен бути діелектричний циліндр.
  • Розпрямити сталевий лист, зафіксувати його перпендикулярно основі з допомогою нерухомого гвинтового кріплення.
  • Провести намотування кабелю з витками згідно з розрахунками.
  • Приєднати коаксіальний кабель скручуванням.
  • Для тестування виріб необхідно перенести в верхню частину будинку і встановити в мансарді або на горищі – там, де антена буде захищена від дощу. Але це за умови, що покрівля покрита матеріалом, через який вільно проникають хвилі – наприклад, м’якою черепицею.

    Кілька рекомендацій з використання й експлуатації спіральної саморобки:

    Галерея зображень
    Фото з

    Для установки необхідно вибрати стіну, площина якої звернена до найближчої транслює вишці, і закріпити конструкцію так, щоб верхівка була спрямована в бік хвиль

    Прикріпити шматок фанери до отражающему екрану можна будь-яким способом, наприклад, готовим пластиковим куточком, прикрученим на 4 гвинтах. Деталі можна виконати і з дерева

    З двох прищіпок і мідної трикутної пластинки можна зробити перехідник між двома кабелями – з 180 Ом на 75 Ом. Регулювання проводиться за допомогою повертання пластинки, яка потрібна, щоб знизити рівень шуму

    Сигнал буде краще, якщо розмістити конструкцію під самою покрівлею. Вона встановлюється паралельно підлозі, верхівкою в бік найближчого джерела трансляції

    Щоб витки були рівними і рівномірно розміщувалися по всій довжині каркаса, для намотування можна використовувати звичайну 3-літрову банку. Коли кабель розтягнеться в сторони, він прийме необхідну форму

    Замість силового кабелю можна взяти металопластикову водопровідну трубу діаметром 0,16 м. Вона забезпечує поліпшення рівня сигналу приблизно на 10 %. Для установки замість каркасу можна використовувати брусок

    КСВ – абревіатура коефіцієнта стоячої хвилі. КСВ-метр можна спорудити своїми руками, з’єднавши його з саморобним ж генератором. У антени з силового кабелю коефіцієнт дорівнює 1,5

    На горищі антену встановлювати доцільно, якщо покрівля покрита пергаміном, листами фанери, а зверху – Ондуліном, м’якою черепицею, звичайним шифером чи керамічною черепицею

    Антена встановлена на стіни мансарди

    Кріплення для фанери до сталевого листа

    Трансформатор – згода антенний пристрій

    Монтаж антени під коником даху

    Скляна трилітрова банка для намотування

    Варіант антени з металопластику

    КСВ-метр для вимірювання хвиль

    Дах покрита м’якою черепицею

    Спіральна антена показала хороші результати на відстані 90 км від найближчого транслятора дециметрових хвиль – два канали телевізора працювали в задовільному якості.

    Підсилювач використовувати необов’язково. Його застосовують, якщо довжина знижує коаксіального кабелю перевищує 3 м або до антени підключають ще 1-2 телевізора.

    Висновки і корисне відео по темі

    Експрес-антена з телевізійного кабелю:

    Біквадратічнимі Харченко з рефлектором:

    Розрахунки та виготовлення антени на решітці:

    Тут представлено лише чотири керівництва, як можна швидко зробити домашню антену для телевізора, насправді їх набагато більше. Існують і більш серйозні варіанти, з точними розрахунками за формулами з використанням додаткових підсилювачів.

    Ви ж можете вибрати для початку найпростіше пристрій і перевірити, чи воно справді здатне працювати.
